RO膜 反滲透膜 Welcome To JF
水處理工藝技術提供商
- 系統特點
- 工藝簡介
- 服務認證
- 應用行業
- 產品特點
超濾、納濾、反滲透等膜設備上主要有兩種商業化膜產品：醋酸纖維素膜（CA）和聚酰胺（PA）復合膜系列（TFC)
商業化反滲透膜性質對比:
CA膜 | PA(TFC）膜 | |
表面電荷 | 中性 | 負電性 |
壓力 | 300-600 psi | 150-450 psi |
溫度 | 35℃ | 50℃ |
工作ph值 | 4-6 | 3-11 |
游離氯容忍值 | 可達1.0ppm* | 無 |
* 1ppm游離氯中暴露長達1000小時
注：
1.CA膜具有耐氯性能，因此通常應用于市政飲用水或飲料行業
2.清洗CA膜時，清洗液PH值不得超過7.5，因為PH值過高可能導致膜的損壞
脫鹽率：膜對離子的去除率取決于該離子的大小與所帶的電荷數，常見鹽類的系統脫鹽率如下表所示。
離子 | CA膜 | PA膜 |
鈉 | 85-99% | 96-99% |
氯 | 85-99% | 96-99% |
鈣 | 90-99+% | 98-99+% |
鎂 | 90-99+% | 98-99+% |
硫酸根 | 90-99+% | 98-99+% |
重碳鹽酸 | 85-99+% | 96-99+% </ |

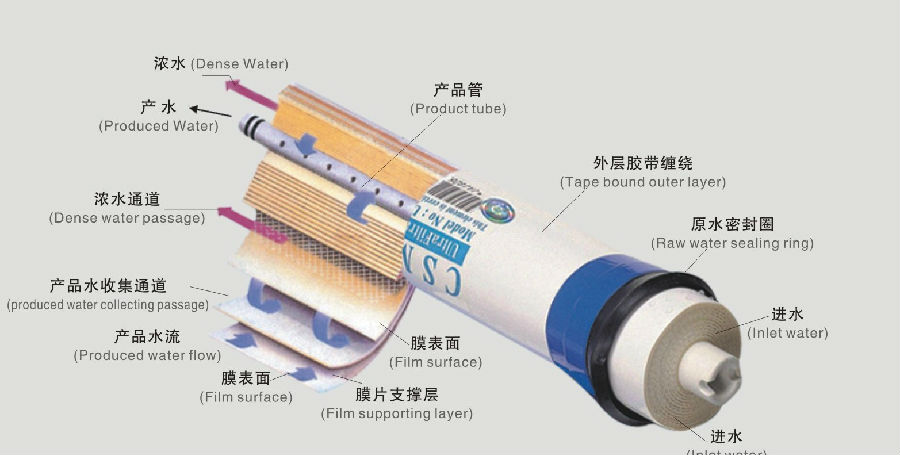

工作原理：
對透過的物質具有選擇性的薄膜稱為半透膜，一般將只能透過溶劑而不能透過溶質的薄膜稱之為理想半透膜。當把相同體積的稀溶液(例如淡水)和濃溶液(例如鹽水)分別置于半透膜的兩側時，稀溶液中的溶劑將自然穿過半透膜而自發地向濃溶液一側流動，這一現象稱為滲透。當滲透達到平衡時，濃溶液側的液面會比稀溶液的液面高出一定高度，即形成一個壓差，此壓差即為滲透壓。滲透壓的大小取決于溶液的固有性質，即與濃溶液的種類、濃度和溫度有關而與半透膜的性質無關。若在濃溶液一側施加一個大于滲透壓的壓力時，溶劑的流動方向將與原來的滲透方向相反，開始從濃溶液向稀溶液一側流動，這一過程稱為反滲透。 反滲透是滲透的一種反向遷移運動，是一種在壓力驅動下，借助于半透膜的選擇截留作用將溶液中的溶質與溶劑分開的分離方法，它已廣泛應用于各種液體的提純與濃縮，其中最普遍的應用實例便是在水處理工藝中，用反滲透技術將原水中的無機離子、細菌、病毒、有機物及膠體等雜質去除，以獲得高質量的純凈水。
推薦進水水質：
參數 | 范圍 |
濁度 | 最佳值<0.4NTU，最大不超過1.0 |
SDI15 | 最佳值≤3.0，最大值不超過5.0 |
鐵 | <0.1ppm |
錳 | <0.05ppm |
鋁 | <0.1ppm |
硼 | <0.05ppm |
總有機碳 | <3ppm |
二氧化硅 | <40ppm |
PH值 | TFC膜：5.0-9.0 CA膜：4.0-6.0 |
溫度 | 最佳運行溫度：12.7—29.4℃ |
反滲透膜廣泛用于電力、石油化工、鋼鐵、電子、醫藥、食品飲料、市政及環保等領域，在海水及苦咸水淡化，鍋爐給水、工業純水及電子級超純水制備，飲用純凈水生產，廢水處理及特種分離過程中發揮著重要作用。
PA膜的優點：
1.總運行成本低
2.運行壓力低
3.脫鹽率高
4.能耗顯著降低
CA膜的優點：
1.氯和氧化劑的耐受能力-CA膜最高可以耐受1ppm的游離氯。氯和氧化劑會造成PA膜損壞。
2.適用于生物污染風險高的應用-氧化劑耐受能力使得CA膜能夠用于解決微生物污染問題。即使持續投加氧化劑的消毒劑（如氯等），膜也不會受到損壞。
3.不易發生污堵-于PA膜和聚砜（PS）膜相比，CA膜的抗污染能力更強。
CA膜的缺點：
1.水解-CA膜中位于聚合體上的醋酸基團會水解。由于水解和PH值有關，為了保證CA膜正常工作，其工作PH值應保持在4.0-6.0之間，一旦發生水解，膜將喪失脫鹽能力。
2.使用壽命短-由于存在水解問題，CA膜的使用壽命一般不超過三年，而PA膜的使用壽命通?？梢赃_到3-7年
3.運行壓力高-CA膜要求運行壓力在400psi左右，以保證正常的通量和脫鹽率
4.固定設備投資大-相比于PA膜設備，CA膜的運行壓力比較高，這就要求使用大功率的泵以及較貴的膜殼，因此CA膜設備的固定資產投資較大。
官方微博
